CNC Watch & Jewelery
DE Micro Premium
LA SOLUCIÓN AUTOMÁTICA TODO EN UNO
Con el sistema de procesamiento Jewellery 350i, se ha desarrollado un concepto de máquina que cumple con todos los requisitos modernos para el procesamiento CAD / CAM. Esto significa que todos los materiales en blanco relevantes pueden procesarse en un solo sistema de máquina sin restricciones. La cinemática de la máquina moderna y optimizada con los altos ángulos de libertad de los 5 ejes de más de 30 ° permite un fresado y rectificado de alta calidad en el mecanizado en seco y en húmedo. Con el Jewellery 350i, el sistema de sujeción de punto cero opcional permite cambiar fácilmente el soporte en blanco con solo presionar un botón. Además, se puede usar una amplia variedad de sistemas adaptadores con el sistema de sujeción de punto cero, como diferentes soportes de pilar PreFab, soportes de vitrocerámica o el soporte de abrazadera en C.
Gracias a la sólida construcción y la alta calidad de los componentes utilizados, la máquina garantiza una precisión fiable.
Con el control integrado en la carcasa y los servoaccionamientos de alta calidad, se logran excelentes calidades superficiales en todos los materiales.
El práctico depósito de refrigerante tiene una capacidad de cinco litros.
Para la limpieza y el llenado, se puede extraer y retirar fácilmente a través de un cajón debajo de la máquina.
El sistema de filtrado de varias etapas prepara el lubricante refrigerante para el circuito del sistema y retiene de forma fiable las virutas y las partículas. El sistema de filtro se puede quitar y limpiar fácilmente.
La máquina se puede utilizar de forma flexible para una amplia variedad de materiales. Los metales y los plásticos se pueden procesar húmedos y secos sin necesidad de reequipamiento. El sistema de sujeción de punto cero facilita la manipulación de las piezas de trabajo
OPCIONES
base de la máquina
sistema de montaje automático
varios dispositivos de sujeción
Refrigeración líquida para husillo de fresado
Opciones de impresión o láser
sonda 3D
Besonderheiten
-
5 Achsen Simultan CNC-Maschine ✓
-
Werkstück-Nullpunktspannsystem ✓
-
Integrierte Steuerung mit Touchscreen
Nassbearbeitung
Trocken
5-Achsen simultan
15 Stück Ø6 mm
Temperaturkompensation
Bedienung Touchscreen
-28° / +100°
verschiedene Rohlinge
Kermik Rohlinge auf Stift
Alle 350i Modelle
Hochfrequenzspindel 60.000 Rot/min
absolute, hochauflösende Messsysteme in allen Achsen (0,5 μm)
extrem stabil und vibrationsarm
Das leistungsstarke Kraftpaket ist klein, kann jedoch auch neben Aluminium ebenso Stahl bearbeiten - zuverlässig & vibrationsfrei.
Das Nullpunktspannsystem dient dabei als Schnittstelle und gewährleistet die exakte und wiederholgenaue Positionierung des Werkstücks. Mittels Softwareschnittstellen lässt sich das System in netzgesteuerte automatisierte Fertigungsprozesse einbinden. Der wartungsfreundliche Aufbau und die langlebigen Spindel-Direktantriebe sparen Servicekosten und Zeit und bieten ein prozesssicheres Bearbeitungssystem.
Dank der massiven Bauweise und der hohen Qualität der eingesetzten Komponenten ermöglicht die Maschine eine hohe Präzision. Mit der im Gehäuse integrierten Steuerung und den hochwertigen Servoantrieben werden auf allen Materialien exzellente Oberflächengüten erreicht.
Die Maschine lässt sich flexibel für die unterschiedlichsten Materialien einsetzen. Metalle und Kunststoffe können nass und trocken ohne Umrüsten bearbeitet werden. Das Nullpunktspannsystem erleichtert dabei das Handling der Werkstücke
Materiales moldeables / molibles
Der praktische Kühlmittelbehälter hat ein Fassungsvermögen von fünf Litern. Er lässt sich zum Reinigen und Befüllen einfach über eine Schublade unterhalb der Maschine herausziehen und entnehmen. Das mehrstufige Filtersystem bereitet das Kühlschmiermittel für den Systemkreislauf auf und hält dabei Späne und Partikel zuverlässig zurück. Das Filtersystem kann einfach entnommen und gereinigt werden
Mecanizado en húmedo
El refrigerante se filtra y se recircula
Seco
Conexión posible de una aspiradora, boquilla de succión disponible

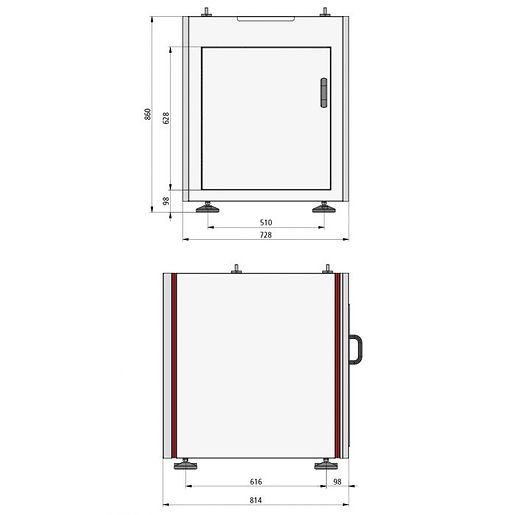

Unterbautisch
stabile Alu / Stahl Bauweise
Abmessungen [BxTxH]: 728 x 680 x 814 mm
Stauraum für Absaug- u. Kühlschmiermittel-Anlage
Stauraum-Volumen: ≈ 0,25 m³
integrierte Nivellierelemente
Beim trocken Fräsen (z.B. Holz) kann eine Absaugeinheit angeschlossen werden um den entstanden Staub abzusaugen
CNC Watch & Jewelery DE Micro Premium
CNC Watch & Jewelery DE Micro Premium
Jewelery iMG 1010: 5-axis simultaneous
8. April 2022
iMG1010 - 5-Achs CNC-Fräsmaschine | isel Germany
Einfache Bedienung per Touchscreen
